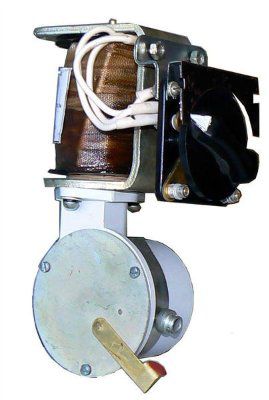

Максимальное реле тока с выдержкой времени типа РТВ (РТВ-1, РТВ1, РТВ 1)
цена за шт
- обновлено
- 08.01.2014
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе
Реле и герконы
- Наличие на складе:
- не указано
Описание и технические характеристики
Максимальное реле тока с выдержкой времени типа РТВ по принципу действия аналогично реле типа РТМ, но дополнительно имеет орган выдержки времени [10]. Выдержка времени создается часовым механизмом, размещенным в корпусе реле. Реле РТВ, так же как и реле РТМ, встраивается в привод выключателя и одновременно выполняет роли реле защиты и электромагнита отключения выключателя.
Реле РТВ при определенных кратностях тока имеют обратнозави-симую от тока времятоковую характеристику, которая затем переходит в независимую часть. Переход в независимую часть характеристики происходит при кратности тока в реле к току его срабатывания, примерно равной 1,7 — для реле РТВ-1 — PTB-III или примерно 3 — для реле РТВ-1 V—PTB-VI. Более пологая характеристика у последних трех вариантов исполнения РТВ обеспечивает удачное согласование защиты на РТВ с защитами трансформаторов, подключенных к защищаемой линии через плавкие предохранители типа ПКТ и им подобные. Более крутые характеристики у первых трех вариантов РТВ позволяют снижать выдержки времени у защит питающих (последующих) элементов, имеющих независимую времятоковую характеристику [5, 10].
Контакты:
ООО "ЭЛФОРТ"
- Чебоксары
- 428000, ЧР, РФ, г.Чебоксары, пер.Бабушкина, д. 2"Д"
- Написать сообщение
Смотрите также Реле и герконы в Чебоксарах
Вид: Реле тока
